Multiple distributor system
multiFlow ช่วยเพิ่มความเสถียรของกระบวนการผลิตและย ืดอายุการใช้งานของแม่พิมพ์
แม่พิมพ์ฉีดที่ซับซ้อนต้องการ การควบคุมวงจรความร้อนอย่างแม่นยำ ซึ่งมักต้องใช้เครื่องควบคุมอุณหภูมิหลายเครื่องพร้อมกัน แต่จำนวนเครื่องที่มากเกินไปทำให้พื้นที่รอบเครื่องจักรถูกจำกัด และต้องมีการจัดท่อลำเลียงน้ำหล่อเย็นอย่างซับซ้อนmultiFlow จาก Regloplas AG เสนอทางออกด้วยการใช้เครื่องเดียวควบคุม วงจรความร้อนได้สูงสุดถึง 16 วงจรพร้อมกัน ซึ่งช่วย ประหยัดพื้นที่และค่าใช้จ่าย เพิ่ม ความเสถียรของกระบวนการผลิต และ ยืดอายุการใช้งานของแม่พิมพ์
qtec Kunststofftechnik GmbH Quedlinburg (DE) เป็นผู้ผลิตพลาสติกที่มีชื่อเสียงด้าน ชิ้นงานฉีดขึ้นรูปตามความต้องการของลูกค้า จากเทอร์โมพลาสติก รวมถึง ระบบประกอบสำเร็จจากพลาสติกและโลหะผลิตภัณฑ์เหล่านี้ถือเป็น พื้นฐานสำหรับสินค้าสำเร็จรูปคุณภาพสูง ในอุตสาหกรรมยานยนต์ สำหรับซัพพลายเออร์อิเล็กทรอนิกส์ หรือในงานวิศวกรรมของไหลสำหรับการผลิตใบพัดของปั๊มน้ำหล่อเย็น ใช้วัสดุ PPS (Glass fibre reinforced linear polyphenylene sulphide) พลาสติกชนิดนี้มี คุณสมบัติทางกลที่ดีมากที่อุณหภูมิสูงกว่า 200 °C และมี ความคงตัวทางเคมีสูง ต่อสารละลายเกือบทุกชนิด กรดหลายชนิด และสารละลายด่างด้วยคุณสมบัติ การดูดซึมน้ำน้อยและความคงตัวมิติสูง ทำให้ PPS เป็นวัสดุที่เหมาะสมสำหรับผลิตภัณฑ์คุณภาพสูงที่ qtec วัสดุ PPS ถูกประมวลผลบน เครื่องฉีดขึ้นรูปความร้อนสูงรุ่นล่าสุด โดยต้องควบคุม อุณหภูมิผนังแม่พิมพ์ให้อยู่ระหว่าง 140 °C ถึง 160 °C ซึ่งต้องมี การควบคุมอุณหภูมิอย่างแม่นยำภายในช่วงความคลาดเคลื่อน +/- 5 °C เพื่อให้ได้ เวลาเย็นตัวสั้นที่สุด
Regloplas และคู่ค้าด้านการขาย FIMRO จาก Halberstadt (DE) เป็นพันธมิตรที่เชื่อถือได้ของ qtec มานานหลายปี ในด้านการ ควบคุมอุณหภูมิแม่พิมพ์อย่างแม่นยำ
“การควบคุมอุณหภูมิที่แม่นยำอย่างมาก การทำงานที่เชื่อถือได้ และการบำรุงรักษาที่ง่ายของเครื่อง Regloplas ยังคงสร้างความมั่นใจให้เราในการผลิตชิ้นงานพลาสติกคุณภาพสูง นอกจากนี้ บริการที่ยอดเยี่ยมและคำปรึกษาที่เป็นเลิศจาก FIMRO ยังช่วยรับประกันมาตรฐานความปลอดภัยในการผลิตของเรา” — Marco Dudda, หัวหน้าทีมงานฉีดขึ้นร ูปที่ qtec
ครั้งแรกในปี 2015 qtec ได้ทดลองใช้ ระบบกระจายหลายทาง multiFlow ของ Regloplas สำหรับการผลิตชิ้นงานที่มีความท้าทายเป็นพิเศษ แทนที่จะต้องใช้เครื่องหลายเครื่องสำหรับวงจรความร้อน 8 วงจร qtec ได้เชื่อมต่อ เครื่องควบคุมอุณหภูมิแบบน้ำแรงดัน Regloplas P160M จำนวนสองเครื่อง แต่ละเครื่องติดตั้ง ระบบกระจาย multiFlow เข้ากับแม่พิมพ์
“สำหรับใบพัดนั้น จุดสำคัญสำหรับ qtec คือการ ปรับปรุงการตรวจสอบกระบวนการของวงจรควบคุมอุณหภูมิ เราจึงต้องการเปลี่ยนจากการต่อแบบอนุกรมไปเป็นการจ่ายแบบขนาน ซึ่งทำให้สามารถวัดและควบคุมอัตราการไหลของแต่ละวงจรได้อย่างชัดเจน” — Matthias Zörkler, ที่ปรึกษาการขายของ FIMRO GmbH
เครื่องควบคุมอุณหภูมิ Regloplas P160M แต่ละเครื่อง จะจ่ายน้ำเข้าสู่ระบบ multiFlow ที่เกี่ยวข้อง ซึ่งมี 8 ช่อง จากนั้นจะมีท่อยาวสั้นจำนวน 8 เส้นนำไปสู่ การเชื่อมต่อแม่พิมพ์ของวงจรฉีดขึ้นรูปแบบขนาน
“เพียงเวลาไม่นาน เราก็พบว่า ระบบกระจาย multiFlow ขนาดกะทัดรัด นำมาซึ่งข้อดีหลายประการต่อโรงงาน ด้วยเครื่องควบคุมอุณหภูมิเพียงเครื่องเดียว วงจรความร้อนสี่วงจรสามารถจ่ายแยกแบบขนาน และควบคุมอัตราการไหลได้อย่างแม่นยำ เราไม่จำเป็นต้องติดตั้งเครื่องหลายเครื่อง ซึ่งช่วยประหยัดเวลาและลดความซับซ้อนของสายท่อ นอกจากนี้ยังง่ายต่อการควบคุมวงจรความร้อน เพราะแต่ละวงจรถูกตรวจสอบอย่างอิสระ และที่กลางแผงหน้าปัด RT100 สามารถเห็นได้ทันทีว่าม ีการอุดตันหรือข้อผิดพลาดในแม่พิมพ์ตรงจุดใด” — Marco Dudda

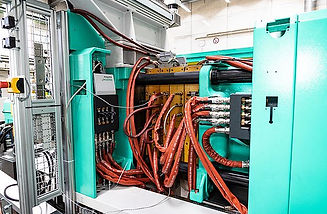

จาก multiFlow แต่ละเครื่อง จะมี วงจรควบคุมอุณหภูมิที่ควบคุมและตรวจสอบอย่างแม่นยำ 4 วงจร นำไปสู่แม่พิมพ์ฉีดพลาสติก (ในภาพนี้เห็นบนชิ้นส่วนแม่พิมพ์ที่เคลื่อนที่ได้)
สำหรับการลงทุนล่าสุดของ qtec ที่ Quedlinburg กับเครื่อง Arburg Allrounder 579S การติดตั้งเทคโนโลยี multiFlow ถูกวางแผนตั้งแต่ต้นและประสานงานทางเทคนิคกับผู้ผลิตเครื่องจักร Arburg ได้ปรับตำแหน่งปลั๊กและการเชื่อมต่อไปด้านนอก ทำให้สามารถวาง multiFlow ทั้งสองชุด บน แผ่นยึดคงที่และแผ่นยึดที่เคลื่อนที่ได้ ท่อยางควบคุมอุณหภูมิจึงสามารถจัดให้สั้นและประหยัดพื้นที่ได้มากที่สุด
“ด้วย multiFlow 4 ชุด ทั้งสองตัว พื้นที่แคบภายในเครื่องฉีดถูกใช้งานอย่างเต็มประสิทธิภาพ ทำให้มีพื้นที่รอบระบบมากขึ้น เพราะมีเครื่องควบคุมอุณหภูมิเพียงสองเครื่องแทนที่จะต้องใช้หลายเครื่อง”
— Matthias Zörkler
ระบบ multiFlow ของ Regloplas มีฟังก์ชันและรูปแบบการติดตั้งหลากหลาย สำหรับเวอร์ชัน เชิงกล ซึ่งใช้ที่ qtec อัตราการไหลถูกตั้งค่าโดย วาล์วมือ ให้เหมาะสมกับแต่ละช่องของแม่พิมพ์ ส่วนเวอร์ชัน อัตโนมัติ จะใช้ วาล์วไหลที่ขับเคลื่อนด้วยมอเตอร์ ควบคุมอย่างต่อเนื่องผ่าน RT100 ของเครื่องควบคุมอุณหภูมิ
ระบบ multiFlow สามารถควบคุม วงจรความร้อน 4–16 วงจรแบบขนาน โดยใช้พารามิเตอร์แยกสำหรับแต่ละวงจร อัตราการไหล อุณหภูมิ และกำลังของแต่ละวงจรถูกแสดงผลอย่างชัดเจนบน RT100 การวัดอัตราการไหลอย่างแม่นยำของ multiFlow ทำให้สามารถรักษาความคลาดเคลื่อนอุณหภูมิ ±5 °C ได้อย่างแม่นยำในกระบวนการผลิตพลาสติก PPS ของ qtec ซึ่งช่วยให้ วงจรการผลิตดำเนินไปอย่างต่อเนื่องด้วยคุณภาพสูงสุด
อีกข้อดีหนึ่งที่ Matthias Zörkler อธิบายว่า
“แต่ละการออกแบบแม่พิมพ์มีความคลาดเคลื่อนที่เกิดจากความต่างของอุณหภูมิ ยิ่งสามารถรักษาความคลาดเคลื่อนอุณหภูมิได้ใกล้เคียงมากเท่าไร ความเครียดจากความร้อนต่อแม่พิมพ์ก็จะลดลง ซึ่งช่วยให้กระบวนการผลิตมีความเสถียรและยืดอายุการใช้งานของแม่พิมพ์ราคาแพงได้”
เพื่อให้ผู้ปฏิบัติงานมีภาพรวมของ ข้อมูลการผลิตทั้งหมดบนหน้าจอควบคุมหลักของเครื่องฉีด การควบคุมของ Arburg จะแสดงพารามิเตอร์ของเครื่องควบคุมอุณหภูมิ Regloplas บน หน้าจอสัมผัสของตัวเอง จากจุดนี้ ผู้ปฏิบัติงานสามารถปรับตั้งค่าบนเครื่องควบคุมอุณหภูมิ เพิ่มความสามารถในการ ตรวจสอบกระบวนการ และลดความเสี่ยงของของเสียในการผลิต
ชุด multiFlow (ภาพซ้าย) ถูกติดตั้ง โดยตรงบนแม่พิมพ์ฉีดพลาสติก โดยย้ายการเชื่อมต่อไฟฟ้าไปด้านนอก
(ภาพขวา)

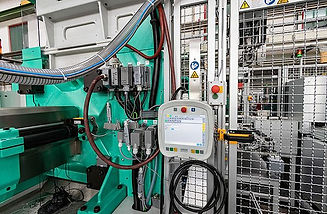

ตัวควบคุม RT100 ของเครื่องควบคุมอุณหภูมิ Regloplas P160M แสดง พารามิเตอร์ทั้งหมดของวงจรควบคุมอุณหภูมิทั้งสี่วงจร ได้ในหน้าจอเดียว ข้อมูลเหล่านี้ยังสามารถ แสดงผลและปรับค่าได้ผ่านหน้าจอควบคุมของ Arburg (วงสีแดง)
ที่ qtec ผู้จัดการระบบ Matthias Koehler และ Marco Dudda เห็นพ้องว่า multiFlow ของ Regloplas มอบข้อได้เปรียบมากมายต่อกระบวนการผลิต
“เนื่องจากเราต้องใช้เครื่องควบคุมอุณหภูมิน้อยลง และเส้นจ่ายน้ำก็ลดลงด้วย การลงทุนรวมจึงคุ้มค่ามากขึ้น และยังลดการแผ่ความร้อนจากท่อจ่ายอีกด้วย การรวมกันของสมรรถนะปั๊ม กำลังความร้อน และเทคโนโลยี multiFlow ทำให้ เวลาอุ่นแม่พิมพ์ลดลงครึ่งหนึ่ง จากประมาณ 3 ชั่วโมงเหลือ 1.5 ชั่วโมง นอกจากนี้ การตรวจสอบและควบคุมวงจรความร้อนยังง่ายขึ้นอย่างมากเมื่อใช้ multiFlow แทนการใช้เครื่องแยกหลายเครื่องรอบตัวเครื่อง การรักษาความคลาดเคลื่อนอุณหภูมิ ±5 °C ที่อุณหภูมิผนังแม่พิมพ์ 140 °C ถึง 160 °C ให้ความมั่นใจและความยืดหยุ่นในการผลิตมากขึ้น เราสามารถคำนวณได้หลังจากไม่นานว่า ความพร้อมใช้งานของระบบเพิ่มขึ้น และความล่าช้าในการผลิตลดลง อีกทั้งด้วยเวลาหยุดทำงานที่ลดลง ความเสถียรของกระบวนการโดยรวมก็เพิ่มขึ้น”
— Marco Dudda
ด้วย ระบบกระจายหลายทาง multiFlow Regloplas มีผลิตภัณฑ์ในพอร์ตโฟลิโอที่พิสูจน์คุณค่าใน กระบวนการผลิตชิ้นงานฉีดคุณภาพสูงที่ qtec สำหรับผู้เชี่ยวชาญด้านพลาสติกจาก Quedlinburg นั้นชัดเจนแล้วว่า พวกเขาจะเลือก โซลูชันอัจฉริยะจาก Regloplas AG เมือง St. Gallen ประเทศสวิตเซอร์แลนด์ สำหรับการลงทุนใหม่และการปรับปรุงในอนาคต
Marco Dudda, qtec Quedlinburg กล่าวว่า: “multiFlow ของ Regloplas เพิ่มความพร้อมใช้งานของระบบของเรา และในหลายแง่มุมถือเป็นตัวชนะในการผลิตชิ้นงานฉีดคุณภาพสูง”
.jpg)

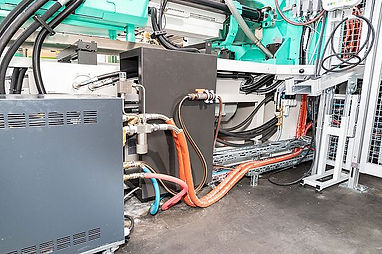

เครื่องควบคุมอุณหภูมิ Regloplas P160M สามารถวางได้ ทุกตำแหน่งตามต้องการ และ ใช้งานง่าย
